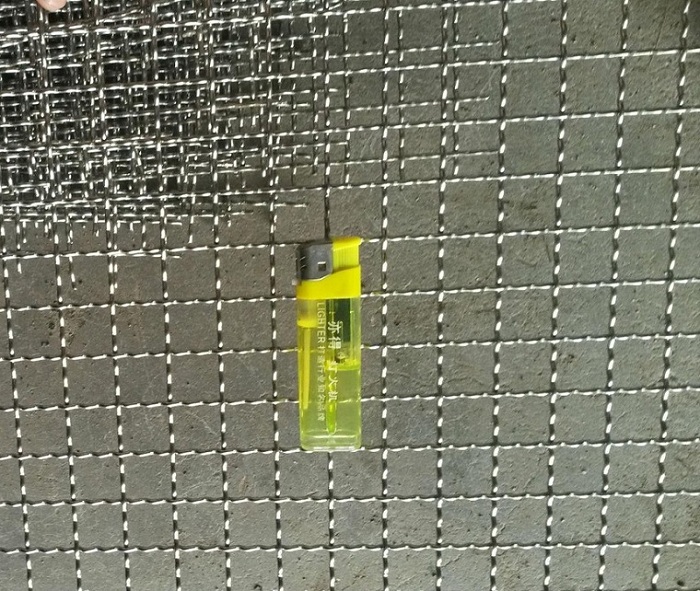

階花不銹鋼篩網指的是單個網孔中間有多個波浪型曲折，階花軋花網做出來的網面比整織軋花網片硬度高一些，可是耐磨性卻不如整織軋花網耐用一些。不銹鋼軋花網也叫不銹鋼絲編織網，是把不銹鋼絲先經過軋花輪軋花后，即把不銹鋼絲軋成波浪狀，后經軋花網機把經絲和緯絲相互交叉編織成網狀的絲網產品，網孔形式有正方形孔，長方形網，回字形孔。不銹鋼軋花網常用的材質有201不銹鋼絲，304不銹鋼絲，316不銹鋼絲，316L不銹鋼絲，根據需要選擇，比如對耐高溫性高時選擇310S不銹鋼絲，要求高耐腐蝕抗銹時選擇316L不銹鋼絲，一般場合選擇304不銹鋼絲，室內等條件比較良好的地方選擇201不銹鋼絲，所有的不銹鋼絲材質都可以用來加工成不銹鋼軋花網。不銹鋼軋花網常用于對穩定性要求比較嚴格的行業，如食品業用來做裝食品用的網籃，化工業用于酸、堿環境條件下篩分和過濾。電鍍工業作酸洗網，石油工業作泥漿網，建筑裝飾用來做裝飾網，汽車行業油水分離器等。不銹鋼軋花網現在已廣泛應用于食品、礦業、化工、醫藥、石油、冶金、機械、防護、建筑、工藝品等行業。
不銹鋼軋花網的規格：網孔1mm-100mm，絲徑0.4-10mm，寬度0.5米-6米。
絕大多數情況下不銹鋼軋花網用的不銹鋼絲都是硬亮不銹鋼絲，不管是201 304 或316也好，多數情況都用的是硬亮，不得以的情況下才用氫退不銹鋼絲，什么情況下用氫退呢，當篩網軋花網的彎曲度大于7時基本上就都要用氫退不銹鋼絲了，氫退不銹鋼絲相比硬亮不銹鋼絲韌性要好的多，抗彎曲性好，軋花過程中不易折斷，氫退不銹鋼絲采用大型氫退設備，降低硬度，提高塑性，消除內應力，細化組織和消除組織不均與性，晶粒組織更均勻，表面質量更細膩，表面光亮，柔軟，無磁，抗疲勞，延伸力大等特點。價格方面氫退比硬度稍高一些。因此篩網軋花網產品如果不是對抗磨性要求較高時沒必要用氫退不銹鋼絲，硬亮就可以。
關于不銹鋼特性的幾點誤解：
誤解一：“不銹鋼不會生銹，生銹的就不是不銹鋼”
我們知道，普通破鋼碳鋼與大氣中的氧發生反應，在金屬表面形成氧化膜，然后繼續進行氧化，使銹蝕不斷擴大，形成“千層糕”式的腐蝕物，直至爛穿。當然，人們可以利用油漆或耐氧化的金屬(例如鋅、鎳和鉻)進行電鍍來保護碳鋼表面，但是，這種保護的保護層僅是一層薄膜，如果保護層被破壞，下面的鋼便又開始銹蝕。但不銹鋼不同，當它的含鉻量達到12％左右，與大氣接觸，在鋼的表面會產生一層鈍化膜(Cr2O3)，它是致密的富鉻氧化物．有效地保護著不銹鋼的表面，特別是能防止進一步氧化。這種氧化膜極薄，透過它可以看到鋼表面的自然光澤，使不銹鋼具有獨特的表面特性。如果表層氧化膜被破壞，所暴露出的鋼表面會和大氣中的氧發生反應，重新形成鈍化膜。繼續起保護作用。因此，在此理論的引導下，許多人認為，不銹鋼是不會生銹的。
但總有不銹鋼的使用客戶反映，他們使用的不銹鋼出現了腐蝕現象，是不是購買了劣質不銹鋼?其實，排除部分真正購買了劣質不銹鋼的因素，其余是因為對不銹鋼了解不夠深入而產生的一種誤解。我們知道，不銹鋼是不銹耐酸鋼酌簡稱，它由普通不銹鋼和耐酸鋼兩大部分組成。在空氣或弱介質中能抵抗侵蝕的鋼叫不銹鋼，即普通不銹鋼：在某些強腐蝕介質中能抵抗侵蝕的鋼叫耐酸鋼。通常情況下，一種不銹鋼可能在某些介質中具有良好的耐蝕性，但在另外的介質中，卻可能因化學穩定性低而發生腐蝕。所以說．“不銹”是一個相對的概念，一種不銹鋼不可能對所有介質都耐蝕。事實上，如果不銹鋼的表面存在雜質、污物以及缺陷部位鈍化膜損壞等，都會導致不銹鋼生銹。研究表明，不銹鋼的主要腐蝕形式有均勻腐蝕、點腐蝕、縫隙腐蝕、晶間腐蝕和應力腐蝕等。比如點腐蝕是一種電化學腐蝕，指在金屬材料表面局部發生蝕孔，深淺不一，有的穿透鈍化膜向縱深發展，嚴重的甚至會形成穿孔。特別是在含有氯離子的介質中中，最容易引發點腐蝕。
所以不銹鋼生銹是一種比較復雜的情況，和其本身耐腐蝕能力、使用方法、使用介質都有關系。不銹鋼不是不會生銹，世界上沒有永不生銹的金屬。
誤解二：“不銹鋼沒有磁性，有磁性的就不是不銹鋼”
在日常生活中，有很多對不銹鋼一知半解的人是通過有無磁性來判斷不銹鋼的，沒有磁性的就是不銹鋼，有磁性的則不是不銹鋼，是不銹鐵。比如我們去超市購買不銹鋼物品時，超市的售貨員可能會告訴你同樣的識別方法，甚至還會拿一塊磁鐵出來，讓你親目試一試。
其實，這是因為對不銹鋼概念不清而產生的又一種誤解。從金屬學角度來看，“鋼”和“鐵”僅僅在于碳含量的區別，和磁性無關。事實上，常見不銹鋼按金相組織特點分類，主要可分為奧氏體不銹鋼馬氏體不銹鋼和鐵素體不銹鋼三類。
奧氏體不銹鋼是應用范圍最廠的不銹鋼，它的含鉻量約為18%，含鎳量約為8%屬于鉻鎳不銹鋼，習慣上義稱為18-8型不銹鋼。它的含碳量較低，由于鎳的加人，經過固涪處理后，室溫下其顯微組織為單相奧氏體，通常是沒有磁性的。但因冶煉造成化學成分波動或加工狀態不同也有可能出現磁性。如O304不銹鋼，由于冶煉時成分偏析或熱處理不當，會出現少量的馬氏體或鐵素體組織。這樣，它就會帶有微弱的磁性。此外，304不銹鋼經過冷加工后，可在鋼內析出少量的馬氏體組織，此時鋼就會有一定磁性，且冷加工變形度越大，鋼的磁性也越大。
馬氏體不銹鋼屬于鉻不銹鋼，它的含碳量較高，經熱處理后，能顯著調整其力學性能。因此，這類鋼一般都要經過淬火、回火后才使用。室溫下，其顯微組織為回火馬氏體，具有強的鐵磁性，如1Cr13、2Cr13、3Cr13 、4Cr13 、7Cr13等。
鐵素休不銹鋼也屬于鉻不銹鋼，其含鉻量一般大于為11.5% ,室溫下，其顯微組織為單相鐵素休組織，即使將鋼從室溫加熱到高溫(900~1100℃ ) .其組織也不會發生顯著變化。這類鋼也具有較強的鐵磁性，代表的牌號有430等。
從上面的分析我們可以看出，用是否具有鐵磁性來判定不銹鋼材質的方法是不正確的。首先，作為最常用的奧氏體不銹鋼，比如304，它也是有可能有磁性的，其次，即使是馬氏體或鐵素體不銹鋼，其耐腐蝕能力可能稍差，但綜合考慮其價格和使用環境，只要使用得當，也是完全可以耐腐蝕的，是完完全全的不銹鋼。
誤解三：“不銹鐵不是不銹鋼”
在日常生活中，人們經常會提到“不銹鐵”。比如，去超市挑選不銹鋼制品時超市的售貨員可能會告訴你，共有兩種類型，一種質量比較好，是不銹鋼做的，價錢要貴一點;另一種質量差一些，是不銹鐵做的，但價格相對要便宜。如果在網上搜索“不銹鐵”，你將會得到大量的與“不銹鐵”相關的信息。這顯示，有這么一種觀點很普遍，那就是不銹鋼與不銹鋼鐵之所以質量上有區別，就是因為“鋼”和“鐵”的區別，鋼自然好，“鐵”百煉才能成“鋼”。
那么，是不是真的存在不銹鐵這種材料呢?查閱資料，所有正式的鋼鐵手冊中都是沒有“不銹鐵”這個說法的。另外，可以查閱得知：黑色金屬，是指以鐵及鐵碳為主的合金，它又可以分為純鐵(含碳量小于0.0218%的鐵碳合金)、鋼(含碳量大于0.0218%而小于2.11%的鐵碳合金)、鑄鐵(含碳量大于2.11%的鐵碳合金)三類。
查閱各類不銹鋼標準，即便是含碳量較高的馬氏體不銹鋼7Cr17，其含碳量也只是在0.6%~0.75%，遠遠低于鋼與鐵的分界線2.11%。所以，從碳含量來講，所有的不銹鋼，無論是奧氏體、馬氏體、鐵素體，都屬于“鋼”的范疇。
所謂不銹鐵只不過是一種口頭上的叫法，一般就是指馬氏體不銹鋼和鐵素體不銹鋼。這兩類不銹鋼一般都不含鎳屬于鉻不銹鋼，常見的有430、410等等，與奧氏體不銹鋼相比，它們的抗腐蝕能力要弱一點，價錢也相對要便宜，且都具有鐵磁性。但現在鋼廠開發了很多高性能鉻系不銹鋼，無論從耐腐蝕還是價格上，都與常用304有的一比。
另外，有部分人認為200系不銹鋼屬于不銹鐵，這更是一種錯誤的觀點。200系不銹鋼現在應用越來越廣泛，由于有很多小鋼廠都在生產此類鋼種，所以質量參差不齊，但大鋼廠的200系不銹鋼都是有保證的，200系不銹鋼屬于奧氏體不銹鋼。
安平縣振超金屬絲網制品廠生產的不銹鋼絲軋花網，材質保障，規格全，價格低，歡迎選購。
不銹鋼軋花網http://www.tiandawujin.cn |
